SiC(炭化ケイ素)-MOSFETのトンネル電流・絶縁膜破壊の評価とベンダー間比較

SiC(炭化ケイ素)-MOSFETのトンネル電流・絶縁膜破壊の評価とベンダー間比較

7. エネルギーをみんなに。そしてクリーンに 9. 産業と技術革新の基盤を作ろう 13. 気候変動に具体的な対策を

キーワード

  • SiC(炭化ケイ素)、NO処理条件、トンネル電流、絶縁膜破壊、ベンダー間比較

研究シーズの紹介

SiC-MOSFETは、次世代省エネデバイスとして大きな期待を集め、各社が量産を開始しました。しかし、ゲート絶縁膜信頼性に懸念が残り、本命の電気自動車への応用は遅れています。我々は、ゲートトンネル電流の挙動と絶縁膜破壊との関係に着目して研究を進めています。
このたび、産業技術総合研究所の協力を得て、窒化(NO)処理条件がトンネル電流や絶縁膜破壊特性に与える影響の詳細検討を開始しました。窒化量が多い場合、MOS界面近傍にホール(正孔)が捕獲され異常なトンネル電流増大が発生することを見出し、絶縁破壊特性へのインパクトも解明が進んできました。
本知見をもとに、各ベンダー品のゲートトンネル電流の挙動を調べることで、NO処理条件を推定し、信頼性評価への指針も得られます。

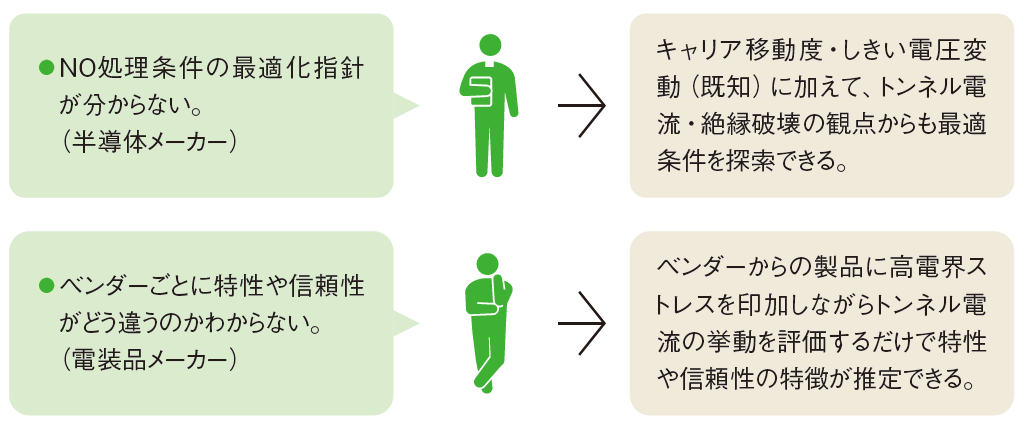

Point

ゲートトンネル電流の詳細評価

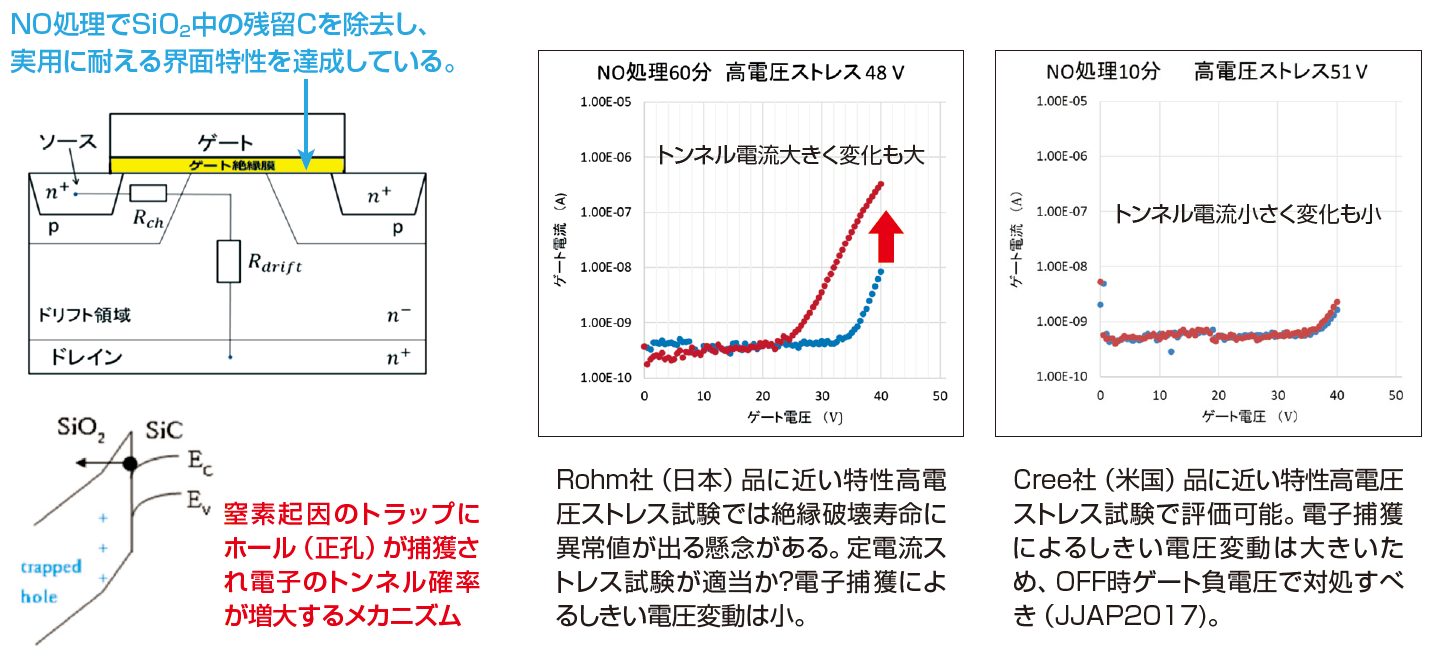

  • トンネル電流のストレス時挙動に着目する手法(JJAP2016)により、SiCMOSFETのNO処理条件の最適化ができ、信頼性評価の指針も得られます。
